Termal Kamera İle Arıza Tespiti: Kırmadan ve Noktasal Çözümler

Duvarınızın arkasında bir yerlerde su kaçağı olduğunu biliyorsunuz ama tam olarak nerede? Eski usul yöntemle tüm duvarı kırmak mı, yoksa birkaç dakikada noktası tespit edip sadece orayı mı açmak? 2020’lere kadar tesisatçılar “tahmin üzerine” iş yapıyordu: “Galiba buralarda olabilir, açalım bakalım.” Sonuç: yarım daire fayans kırık, masraf katlanmış, sorun belki de başka yerdeymiş.

Modern teknoloji bu çağı kapattı. Termal kamera, boru içi kamera sistemleri ve robotik temizlik cihazları, tesisat dünyasında devrim yarattı. Artık gözle göremediğiniz sorunları ekranda izleyebilir, kırmadan önce kesin lokasyonu belirleyebilir ve noktasal müdahale ile hem zaman hem para tasarrufu yapabilirsiniz. Bu yazıda, bu teknolojilerin nasıl çalıştığını, hangi durumlarda kullanıldığını ve size nasıl avantaj sağladığını detaylandıracağız.

📌 Bu Makalede Öğrenecekleriniz:

• Termal kamera ile duvar içi su kaçağı tespitinin bilimsel mantığı
• Kanalizasyon ve pimaş hatlarında kameralı görüntüleme teknikleri
• Robot cihazlarla kırmadan tıkanıklık açmanın avantajları ve maliyeti

Termal Kamera İle Arıza Tespiti Nedir, Sistem Nasıl Çalışır?

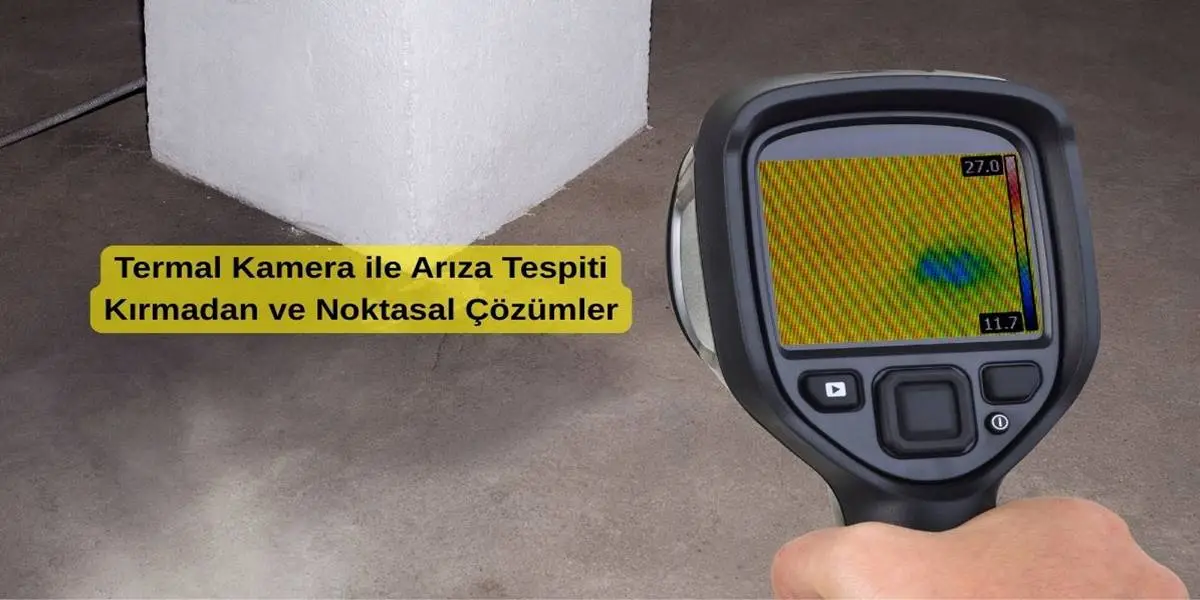

Termal kamera, gözle görülemeyen sıcaklık farklarını renkli görüntülere dönüştüren, temassız ölçüm yapan bir cihazdır. Tesisat sektöründe su kaçağı, yalıtım problemleri ve elektrik arızalarının tespitinde kullanılır.

Çalışma Prensibi – İnfrared Teknolojisi

Her nesne, sıcaklığına göre infrared (kızılötesi) enerji yayar. Bu enerji insan gözüyle görülemez ama termal kamera sensörleri bu dalgaları algılayarak elektronik sinyale dönüştürür. Kamera ekranında bu sinyaller, sıcak bölgeler (kırmızı-sarı tonları) ve soğuk bölgeler (mavi-mor tonları) olarak gösterilir.

Su Kaçağı Tespitinde Mantık

Sıcak su borusunda kaçak varsa, duvar yüzeyinde o bölge çevresinden daha sıcak görünür. Soğuk su borusundaki kaçak ise, ıslaklık nedeniyle buharlaşma soğuması yaratır ve o bölge daha soğuk görünür. Termal kamera, bu 1-2 derece bile olsa sıcaklık farkını tespit eder.

Tespit Süreci Adım Adım

• Ön İnceleme: Uzman teknisyen, kaçağın olduğu tahmin edilen bölgeyi temizler ve erişilebilir hale getirir. Yüzeyin kuru ve açık olması gerekir.
• Termal Tarama: Kamera, duvar veya tavan yüzeyine doğrultulur. Operatör, ekrandaki renk farklılıklarını analiz eder.
• Doğrulama: Termal kamera tek başına kesin sonuç vermez, akustik dinleme cihazı ve nem ölçer ile kombine kullanılır. Akustik cihaz su sesini duyarak kaçağı doğrular.
• Noktasal İşaretleme: Kaçak noktası tespit edildikten sonra duvara işaret konur. Artık sadece o bölge açılır, tüm duvar kırılmaz.

Termal kamera, her su kaçağını bulamaz. Özellikle duvar içinde çok derinde olan veya sıcaklık farkı yaratmayan kaçaklar tespit edilemeyebilir. Ayrıca boru içindeki tıkanıklığı göremez, sadece yüzey sıcaklık farkını okur.

Termal Kameralar Hangi Tür Arızalarda ve Tesisatlarda Kullanılır?

Termal kamera teknolojisi, sadece su kaçağı tespitinde değil, birçok farklı sektörde kullanılır.

Tesisat Sistemlerinde Kullanım

• Sıcak Su Tesisatı Kaçakları: Kombi çıkışı, radyatör bağlantıları ve yerden ısıtma sistemlerindeki kaçaklar kameranın en etkili olduğu alanlardır.
• Soğuk Su Tesisatı Kaçakları: Buharlaşma soğuması nedeniyle daha soğuk görünür ancak sıcaklık farkı az olduğu için tespiti daha zordur.
• Yerden Isıtma Sistemleri: Döşeme altındaki boruların hasar noktasını bulmak termal kamerasız imkânsızdır.
• Teras ve Çatı Yalıtım Sorunları: Yağmur suyunun sızdığı nokta, nemlilik nedeniyle soğuk bölge olarak tespit edilir.

Elektrik ve Sanayi Sistemlerinde Kullanım

• Elektrik Panoları: Gevşek bağlantı veya aşırı yük ısınmaya neden olur. Kamera, yangın çıkmadan önce bu noktaları tespit eder.
• Bina Yalıtım Denetimi: Dış duvarlardaki yalıtım eksiklikleri ve enerji kayıpları tespit edilir.

Kanalizasyon ve Pimaş Hatlarında Kameralı Görüntüleme Teknolojileri

Tesisat dünyasında “kör bir işlem” olmaktan çıkaran en büyük inovasyon, boru içi kamera sistemleridir. Artık giderin içinde ne olduğunu tahmin etmek yerine gözlerinizle görüyorsunuz.

Boru İçi Kamera Sisteminin Çalışma Prensibi

Kamera, esnek bir kablo üzerinde boru içinde ilerletilir. Ekranda boru iç yüzeyi, tıkanıklık, çatlak veya conta kaçması gibi sorunlar canlı izlenir. Şüpheli bölgede zoom yapılarak detay incelenir. Gelişmiş sistemlerdeki metraj sayacı sayesinde sorunun “girişten 12.5 metre ileride” olduğu tam olarak belirlenir.

Hangi Sorunları Tespit Eder?

• Tıkanıklıklar: Yağ, kireç, ıslak mendil veya kök girişi.
• Boru Hasarları: Çatlak, kırık, ezilme veya conta kayması.
• Montaj Hataları: Ters takılmış parça veya eğim hatası.
• Yabancı Cisimler: Boruya düşen oyuncak veya takılar.

Kamera Türü	Uzunluk	Boru Çapı	Kullanım Alanı	Tespit Fiyatı
Standart El Kamerası	10 m	5-15 cm	Ev içi pimaş, lavabo	500-1.000 TL
Detektörlü Orta Kamera	30 m	10-30 cm	Parsel içi, apartman	1.000-2.000 TL
Endüstriyel Kamera	60 m+	20-200 cm	Fabrika, AVM, otel	2.500-5.000 TL
Kamera + Robot (Kombine)	30 m	10-20 cm	Tespit + Açma İşlemi	2.000-4.000 TL

Robot Cihazlarla Kırmadan Tıkanıklık Açma ve Noktasal Çözümler

Geleneksel yöntemlerde “kırıp aç” yaklaşımı kullanılırdı. Robot teknolojisi bu durumu değiştirdi: Hassas, hızlı ve tahribatsız. Elektrikli motor gücüyle dönen, ucu değiştirilebilir kesici başlıklara sahip esnek çelik spiral teller kullanılır.

Robot Cihazın Çalışma Prensibi

1. Kameralı Tespit: Tıkanıklığın yeri ve türü tespit edilir.
2. Uygun Uç Seçimi: Yağ için ayrı, ıslak mendil için zincir çırpıcı, sert atıklar için matkap ucu veya ağaç kökleri için kök kesici bıçak seçilir.
3. Spiral Gönderme: Cihaz çalıştırılır ve tel boru içinde dakikada 7 metre hızla ilerler.
4. Kesme ve Parçalama: Spiral tıkanıklığa ulaştığında 800 devir/dakika güçle engeli parçalar.
5. Yıkama: Basınçlı su ile boru yıkanır ve akış test edilir.

Noktasal Çözümün Avantajları

• Tahribatsız İşlem: Fayans veya zemin kırılmaz.
• Hız ve Kesin Sonuç: İşlem 60-90 dakikada biter ve başarı oranı %95’tir.
• Uzun Vadeli Çözüm: Boru iç yüzeyi temizlendiği için tıkanıklık kolay kolay tekrar etmez.
• Ekonomik: Kırma, dökme ve fayans yenileme masraflarından kurtarır.

Robot cihaz her sorunu çözemez. Eğer boru tamamen çökmüşse veya büyük bir kırık varsa, o bölümün açılıp değiştirilmesi gerekir. Ancak kamera tespiti sayesinde, tüm hat değil sadece o kırık bölüm açılır.
